說明

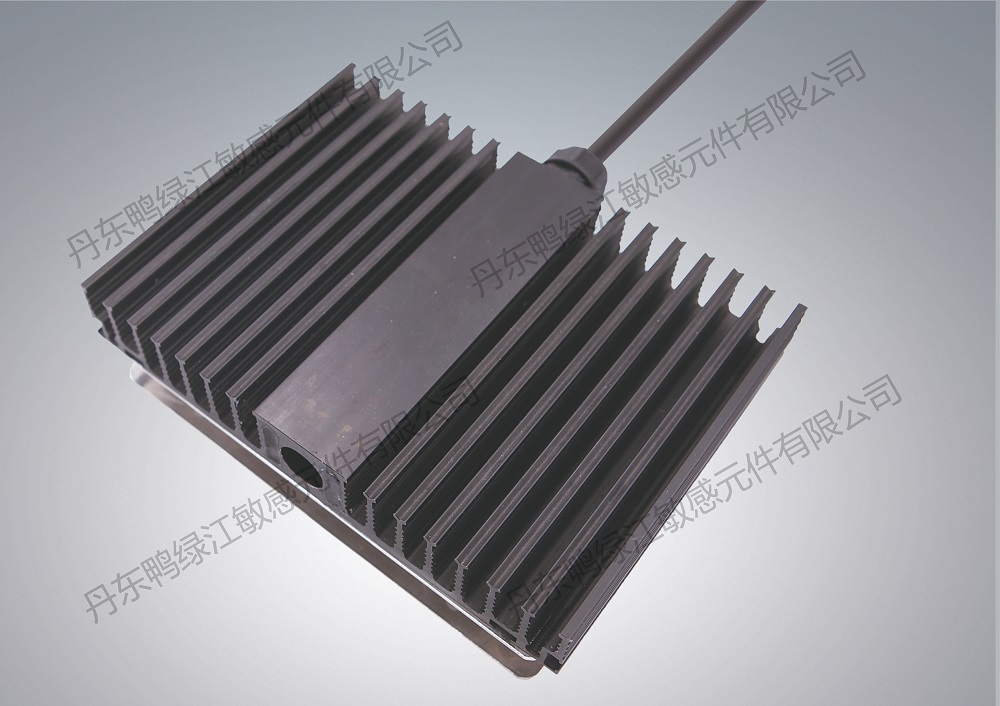

  空間加熱器的一種專門設計的新型產品，其采用恒定阻值或恒溫的電熱元件與特制的鋁型材——導（散）熱器進行組裝。該產品結構通過“散熱器”的翅翼增加熱傳導面積，即熱源中心熱輻射面積成倍增加，翅翼片的pin-fin比高達8.5（pin-fin比值中，pin是指散熱片的翅翼片的高度，fin是指相鄰的兩枚翅翼片之間的距離。pin-fin比是用pin的高度(不含底座厚度)除以fin，pin-fin 比越大意味著散熱器的有效散熱面積越大，代表鋁擠壓技術越先進）。

 在有限的空間內，導熱器能將加熱源的熱擴散面積******化，易產生了煙囪效應，使空間熱量傳遞均勻、快捷；因而UHT型均式加熱器具有良好的熱傳遞效應，完全勝任某些以空氣為傳熱媒介的控制系統加熱、保溫、除濕的特殊需求，防止因環境溫度變化時形成凝露。

1、翅翼比高，加熱源的熱擴散面積******化；

2、熱傳遞效率高，“煙囪”效應使熱量傳遞均勻、快捷；

3、模塊化設計，選型便捷；安裝型式可定制；

技術參數

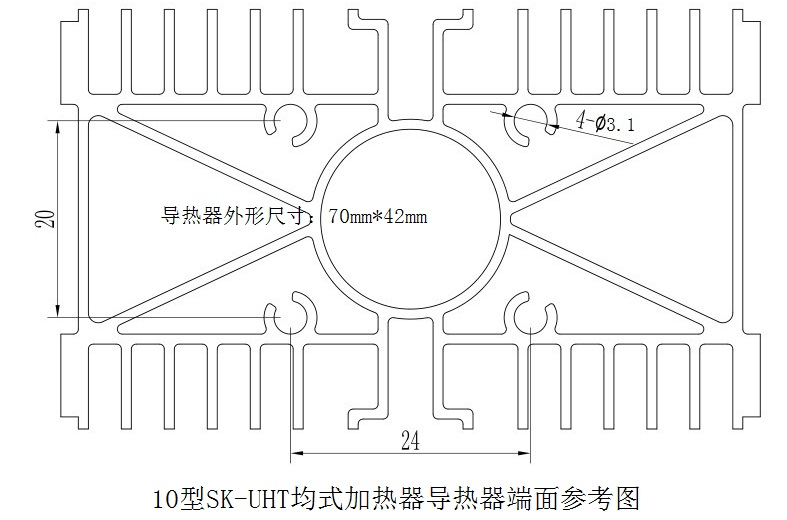

1、10系列均式加熱器——導熱器（結構代碼：10）端面尺寸數據

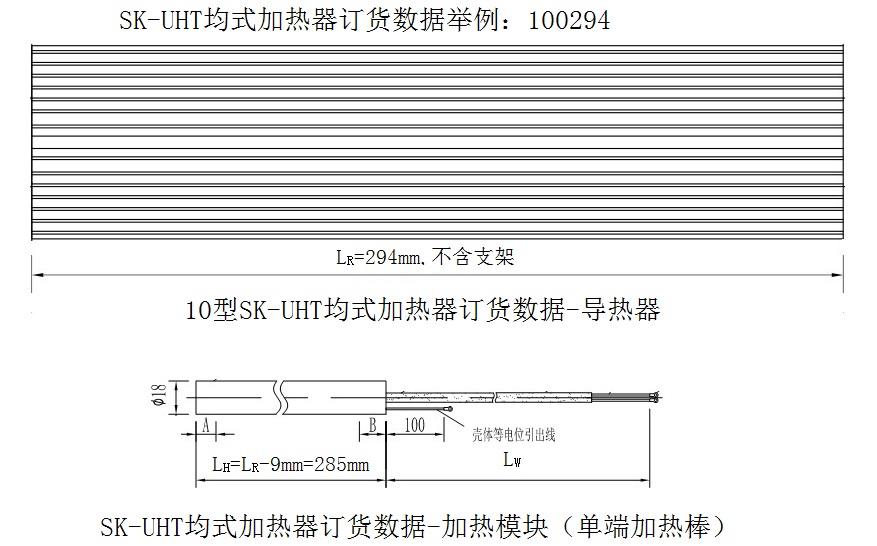

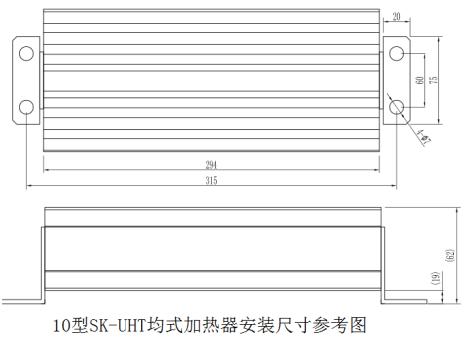

2、10系列（標準型訂貨代碼：100294，支架代碼：01）尺寸數據

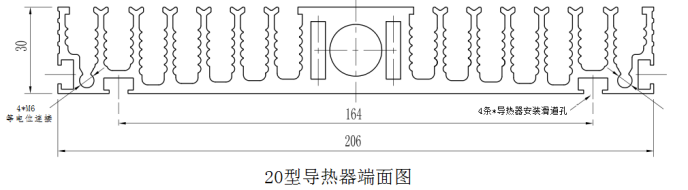

3、20系列均式加熱器——導熱器（結構代碼：20）端面尺寸數據

3、20系列（訂貨代碼：210300，支架代碼：21）尺寸數據

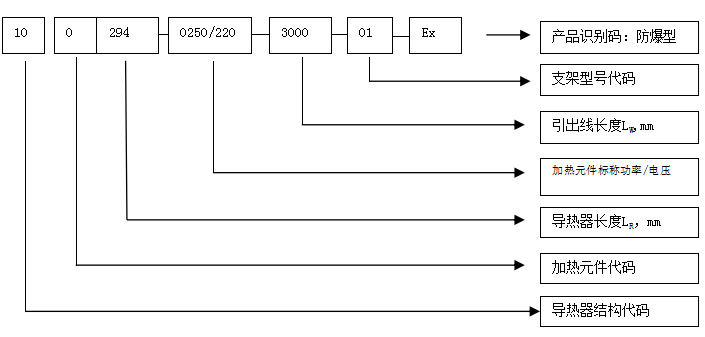

SK-UHT均式加熱器訂貨代碼

訂貨代碼說明:

（1）     導熱器結構代碼：2位數字標示，□□。

10型端面基本尺寸：70*42；衍生代碼范圍：11-19；

20型端面基本尺寸：206*30（mm）；衍生代碼范圍：21-29參見安裝尺寸信息。

（2）加熱元件代碼：1位數字表示，□。

0—單端加熱棒；（Φ18mm）；

1—PTC加熱模塊；

（3）導熱器長度（LR），3位數字表示，□□□mm

LR≦999mm；超過此長度需特制；訂貨數據表中導熱器長度為庫存常備；

（4）標稱功率（W）：4位數字；/工作電壓（V）：3位數字；即，□□□□/□□□；

（5）引出線長度LW：4位數字表示，□□□□mm

采用單端加熱棒為加熱元件的10系列、20系列（非防爆型）均式加熱器，引出線原則上采用1.5mm2玻璃纖維高溫編織線（線色：紅、白、黑，隨機），加熱元件生產時一體成型。客戶對玻纖引出線的線徑/顏色有特殊要求，請訂貨時指明，便于加熱元件的生產訂貨；

20系列均式加熱器有防爆要求的、或有定制要求的，其引出線均采用3*1.5mm2無鹵阻燃高溫線纜，具有EWKF性能，通常在加熱元件出線端進行壓接處置；

（6）支架代碼：2位數字表示。

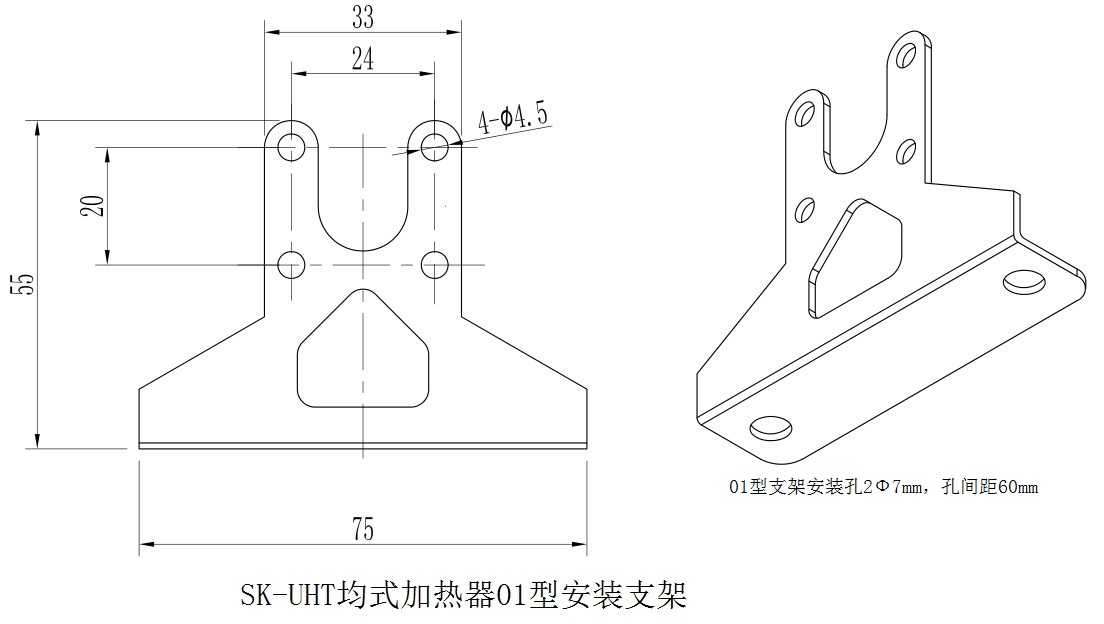

10型產品選配的支架代碼范圍：01-19；

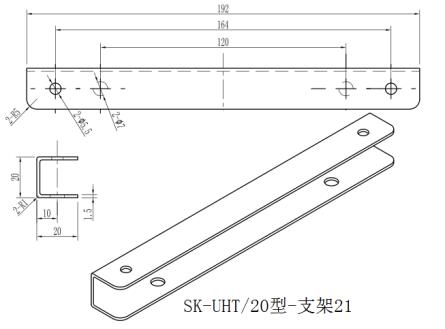

20型產品選配的支架代碼范圍：21-29；

訂貨示例

10型示例

100294-0250/220-3000-01是10系列均式加熱器的某一款產品訂貨代碼。

20型示例

230300-500/230-3500-22則是指20型均式加熱器訂貨代碼。

注意事項：

1.本說明書中提及的均式加熱器熱傳導率數據僅供參考，實用需測試。

2.工作電壓允許誤差：不大于其額定值得1.1倍。外殼應有效接地。

3.工作環境：相對濕度不大于95%，無爆炸性、易燃性和腐蝕性氣體。

4.均式加熱器20型有防爆型產品，采用PTC加熱模塊，參見訂貨數據表；

5.非防爆型均式加熱器引線線徑通常與單端加熱棒功率有關，客戶未指定時則玻纖導線供貨；防爆型產品通常選用1.5mm2EWKF硅橡膠線；

6.PTC加熱模塊作為加熱元件時，標稱功率須為50W整數倍；鑒于PTC加熱元件材料特性，功率輸出具有強烈的離散型，功率誤差范圍最高可達±20%。PTC加熱模塊標稱功率通常指的是0℃環境時的******熱功率輸出，受限于PTC加熱元件居里點溫度。PTC加熱器作為一種恒溫器件，功率是不斷變化中的，假如散熱條件不變，會相對穩定在一個功率范圍。它的功率和散熱狀況有直接關系，一般是無法計算出來的。據測試經驗，建議設計選用時，按標稱功率的50%來確定室溫下的實際工作輸出功率。
